Caracteristicas:
Es conveniente para instalar un diseño de enclavamiento de maquinaria de procesamiento para que sea seguro y confiable. La carrera de instalación debe calcularse con precisión. De lo contrario, es probable que el producto se dañe. Seleccione la especificación adecuada de acuerdo con los requisitos de carga de la matriz.

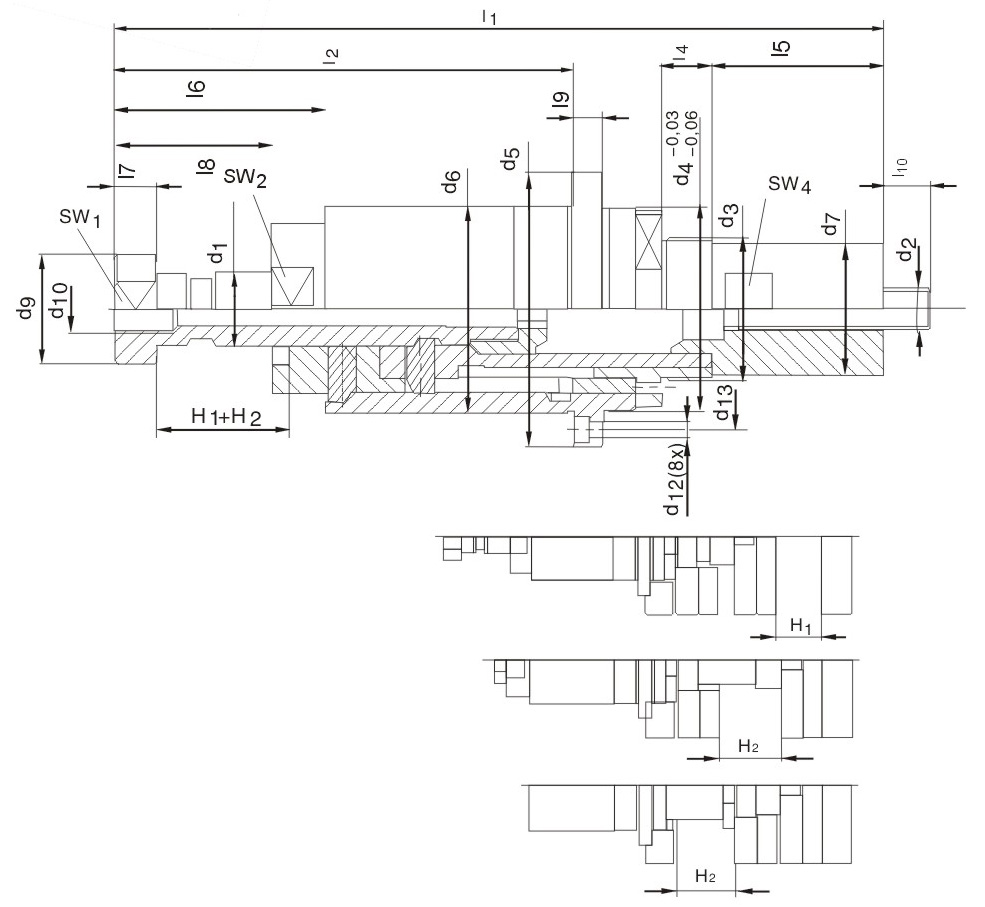

| Tipo | Sw1 | Sw2 | Sw4 | d2 | d3 | d4 | d5 | d6 | d7 | d9 | d10 | d12 | d13 | I1 | I2 | I4 | I5 | I6 | I7 | I8 | I9 | I 10 | H2 máx. |
D1 | H1 |
| Z1692 / 25x45 | 32 | 50,2 | 38 | M14x1 | M48x1,5 | 69 | 93 | 70 | 45 | 37 | M16 | 5.4 | 81 | 260 | 155 | 17 | 58 | 71 | 14 | 53 | 10 | dieciséis | 4-45 | 25 | 4-45 |
| 32x60 | 41 | 60,2 | 46 | M18x1 | M58x1.5 | 80 | 110 | 82 | 55 | 46 | M16 | 6.4 | 95 | 325 | 198 | 17 | 80 | 89 | 15 | 68 | 12 | 25 | 5-60 | 32 | 6-60 |
| 40x80 | 50 | 80,2 | sesenta y cinco | M24x1,5 | M76x1.5 | 106 | 140 | 108 | 73 | 56 | M24 | 8.5 | 123 | 471 | 258 | Veintidós | 152 | 1 16 | 18 | 90 | 14 | veinticuatro | 6-80 | 40 | 8-80 |
• Ejemplo de pedido para el primer artículo (No de tipo: d1 x h1 x Pcs): Z1692- 25X45X10
